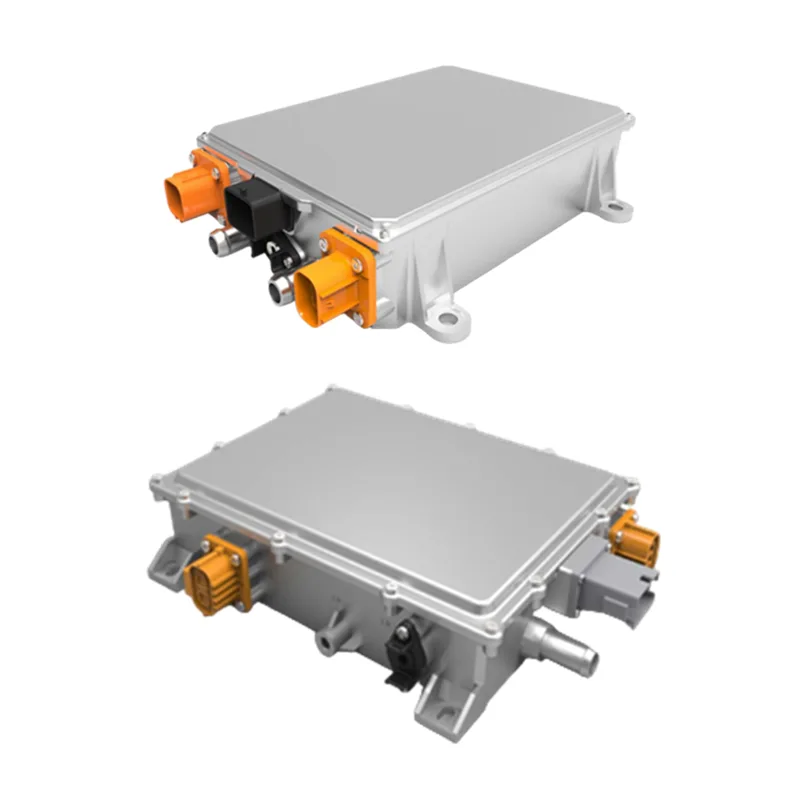

6,6 KW nagy teljesítményű IP67 folyadékhűtéses OBC

A Zhaofeng testre szabott, 6,6 kW-os, nagy teljesítményű IP67-es, folyadékhűtéses OBC egy központi fedélzeti töltőelem, amelyet önállóan fejlesztettek ki az új energetikai járművekhez, és főként az elektromos hálózatból érkező váltóáram lítium akkumulátor töltésére alkalmas egyenárammá alakításáért felelős. Az új energetikai járműipar gyors fejlődésével, különösen a haszongépjárművek és nehéz tehergépjárművek hatékony és megbízható töltése iránti növekvő keresettel, ezt a terméket optimalizálták és továbbfejlesztették a teljesítménysűrűség, a környezeti alkalmazkodóképesség és a biztonsági teljesítmény tekintetében. A hagyományos léghűtéses OBC-től eltérően a 6,6 kW-os, nagy teljesítményű IP67 folyadékhűtéses OBC fejlett folyadékhűtési rendszert alkalmaz, amely gyorsan elvezeti a nagy teljesítményű töltés során keletkező hőt, így stabil működést biztosít még olyan zord munkakörülmények között is, mint a magas hőmérséklet, páratartalom és por. Támogatja a 100-266Vac széles bemeneti feszültségtartományt és az 50Hz-61Hz hálózati frekvenciát, amely a legtöbb régióban kompatibilis az elektromos hálózatokkal. A kimeneti egyenáram feszültsége 360V-on stabil, a kimeneti áram pedig rugalmasan állítható 0-20A/40A/60A tartományban, a különböző kapacitású lítium akkumulátorok töltési igényeinek megfelelően.

Modell specifikáció

Elektromos biztonsági paraméterek

Telepítési útmutató

"1. Telepítés előtt ellenőrizze, hogy a töltő bal oldalán található váltakozó áramú bemeneti megszakító OFF állásban van-e, hogy biztosítsa a váltakozó áramú bemeneti tápellátás leválasztását.

2.Csatlakoztassa az AC bemeneti interfészt a hálózati tápegységhez.

3.Csatlakoztassa a DC kimeneti csatlakozót (vagy a töltőpisztolyt) az akkumulátorcsomaghoz.

4. Vigyázat: A vezetékeket szakemberrel szereltesse be!"

A termék előnyei

A kiváló minőségű, 6,6 kW-os, nagy teljesítményű IP67, folyadékhűtéses OBC magas, ≥90%-os energiahatékonysággal rendelkezik, amely hatékonyan csökkenti a töltés során keletkező energiaveszteséget, lerövidíti a töltési időt és növeli az új energiával rendelkező járművek hatótávolságát, tökéletesen kielégítve a járművek hatékony töltési igényeit nagyfrekvenciás üzemeltetési forgatókönyvekben, mint például a logisztika és a távolsági szállítás; IP67 vízálló és porálló funkciója lehetővé teszi, hogy teljesen ellenálljon a por behatolásának és a hosszú távú merülésnek bizonyos mélységű vízben, és egy fejlett folyadékhűtő rendszer segítségével stabil működést tud fenntartani még zord munkakörnyezetben is, mint például bányák, kikötők és építkezések, akár 85°C-os környezeti hőmérséklettel, megoldva a hagyományos OBC-ig terjedő környezeti hőmérséklet komplex problémáját; ugyanakkor számos átfogó biztonsági védelmi funkcióval van felszerelve, beleértve a bemeneti túl/alacsony feszültséget, a kimeneti túláramot, a kimeneti rövidzárlatot, a kimeneti túlmelegedést és a kommunikációs megszakítást, amelyek időben reagálhatnak a különböző rendellenes töltési körülményekre, hatékonyan védve az akkumulátor és az egész jármű biztonságát, és megbízható garanciát nyújtanak a járművek biztonságos működésére különféle alkalmazási forgatókönyvekben; ezen túlmenően a bemeneti feszültség és frekvencia széles skáláját támogatja, kompatibilis a különféle lítium akkumulátor specifikációkkal, és rugalmasan beállíthatja a kimeneti áramot, amely testreszabható a különböző járműmodellek, például könnyű haszongépjárművek, közepes/nehéz teherautók és hibrid járművek igényei szerint, erős kompatibilitás és rugalmasság mellett; a termék kiváló minőségű jármű-minőségű alkatrészeket és integrált fröccsöntő héjat tartalmaz, amely erős rezgés- és ütésállósággal rendelkezik, és a kiforrott folyadékhűtés technológia csökkenti az alkatrészek kopását, meghosszabbítja a termék élettartamát, csökkenti a járművet hosszú ideig használó felhasználók későbbi karbantartási költségeit.

Használati mód

Telepítés → Töltés → Napi karbantartás → Testreszabás és hibakeresés

"1. A 6,6 kW-os, nagy teljesítményű IP67, folyadékhűtéses OBC-t az új energiájú jármű energiaellátó rendszerének kijelölt helyére kell felszerelni, és a bemeneti és kimeneti vezetékek a jármű huzalozási specifikációi szerint vannak csatlakoztatva, biztosítva a szilárd csatlakozást és a jó szigetelést. A folyadékhűtő csővezeték a jármű hűtőrendszeréhez van csatlakoztatva a hűtőfolyadék zavartalan keringésének biztosítása érdekében.

2. Töltés közben csatlakoztassa a jármű töltőpisztolyát a váltakozó áramú töltőpaklihoz. Az OBC automatikusan észleli a bemeneti feszültséget és frekvenciát, és a CAN2.0-n keresztül kommunikál az akkumulátorkezelő rendszerrel (BMS), hogy megállapítsa az akkumulátor töltöttségi állapotát. Automatikusan beállítja a kimeneti áramot az akkumulátor igényének megfelelően, és befejezi az állandó feszültség és az állandó áram töltési folyamatát.

3. Rendszeresen ellenőrizze az OBC bemeneti és kimeneti vezetékeinek csatlakozását, valamint a folyadékhűtő csővezeték tömítettségét, hogy elkerülje a laza csatlakozásokat vagy a folyadékszivárgást. Ellenőrizze az OBC működési állapotát a jármű műszerfalán keresztül. Ha rendellenes riasztás történik, azonnal hagyja abba a használatát, és végezzen szakszerű karbantartást.

4. A testreszabott termékek esetében gyárunk műszaki személyzete a járműmodellnek és a vásárlói igényeknek megfelelően paraméter-hibakeresést hajt végre, és megfelelő hibakeresési útmutatást és kezelési útmutatót biztosít a termék normál használatának biztosítása érdekében."

Csomagolás és Szállítás
