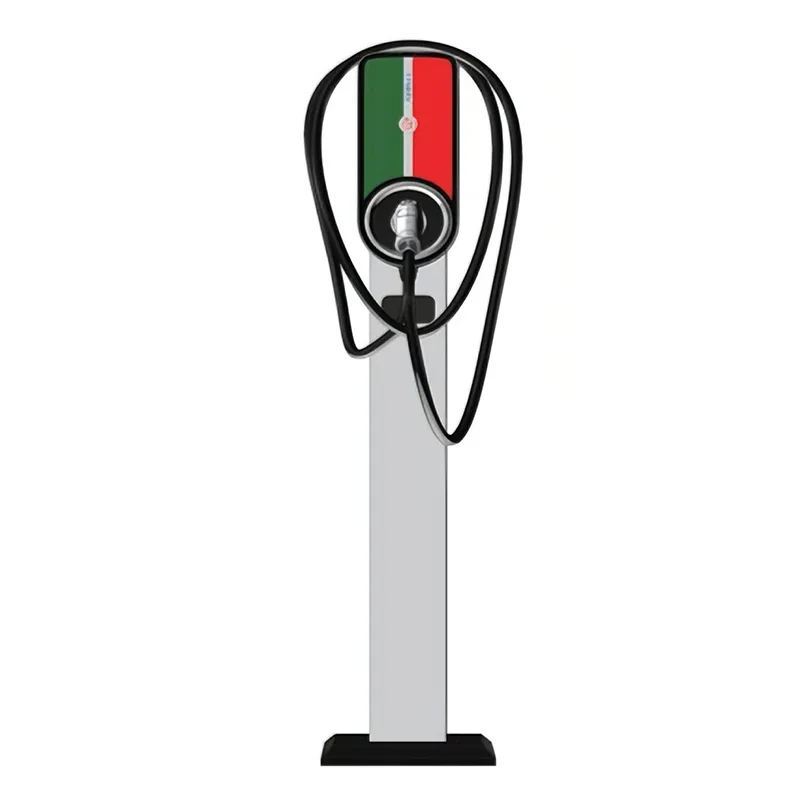

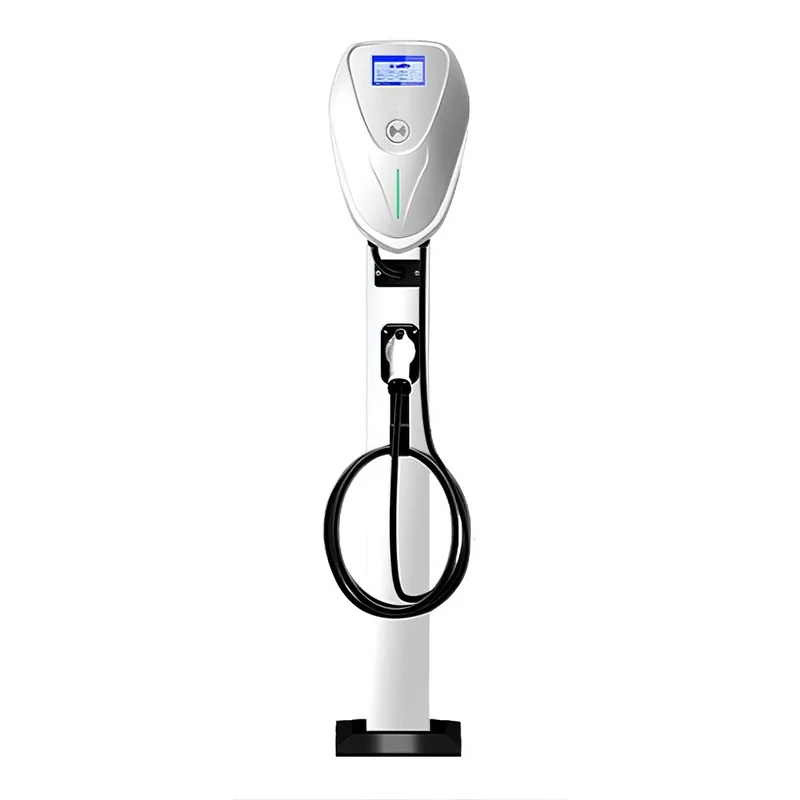

7KW padlón álló AC töltőhalom

Ez a termék egy 7 kW-os padlón álló váltóáramú töltőhalom, amelyet elektromos járművek váltakozó áramú töltésére használnak. Főleg olyan részekből áll, mint a töltőhalom test, a hátsó beépítőpanel, a töltőpisztoly kábele és a telepítési tartozékok csomagja. Olyan funkciókkal rendelkezik, mint a töltésvédelem, a kártyahúzással történő töltés, a QR-kód beolvasása, a mobilfizetés, a hálózatfelügyelet és a távoli frissítés.

Műszaki paraméterek

innovatív kialakítások

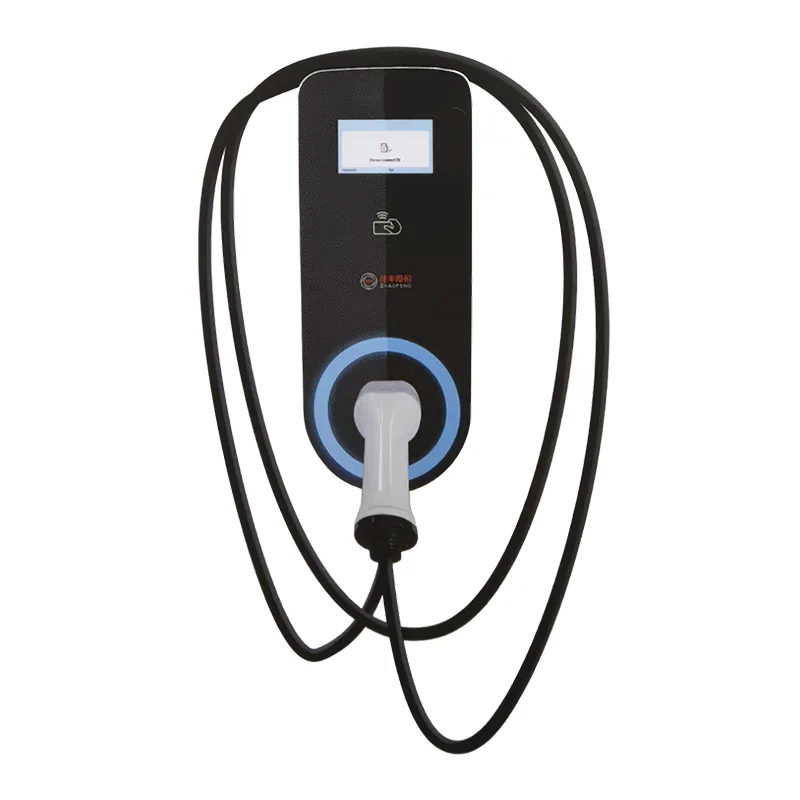

- A készülék szigorúan követi a moduláris tervezési elveket: a kommunikációs modul plug-and-play, kompatibilis az Ethernet/GPRS/3G/4G modulokkal, lehetővé téve a felhasználók számára a tényleges igények szerinti választást; a szerkezet falra és padlóra szerelhető szerelési módokkal egyaránt kompatibilis. A falra szerelhető töltőcölöpök egy oszlop hozzáadásával a szerkezet megváltoztatása vagy egyéb kiegészítők hozzáadása nélkül alakíthatók padlón állóvá.

- A moduláris tervezési elveket alkalmazva a kommunikációs modul plug-and-play és konfigurálható az egyszerű karbantartás érdekében;

- Támogatja a kommunikációt egy távoli felügyeleti platformmal a távfelügyelet és a távoli frissítések elérése érdekében;

- Támogatja a mobiltelefon QR-kódos töltését és a kártya alapú töltést, képes kiolvasni a releváns felhasználói információkat az IC-kártyákról;

- Átfogó védelem a biztonságos üzemelés érdekében: túlfeszültség-, feszültségcsökkenés-, túlterhelés-, rövidzár-, szivárgás-, földelés-, túlmelegedés-, alacsony hőmérséklet-, villám-, és borulás-védelemmel felszerelt, biztosítva a berendezések biztonságos és megbízható működését;

- Felhasználóbarát felület: 4,3 hüvelykes kijelző, amely valós időben mutatja a készülék állapotát, működési adatait (feszültség, áram, teljesítmény, töltési mennyiség és idő), valamint a hibainformációkat;

- Ethernet/GPRS/4G kommunikáció, háttérfigyelés, távoli frissítések, mobilfizetés, mobiltelefonos APP/WeChat hivatalos fiók QR-kódos töltése, és kártya alapú töltés;

Telepítési mód

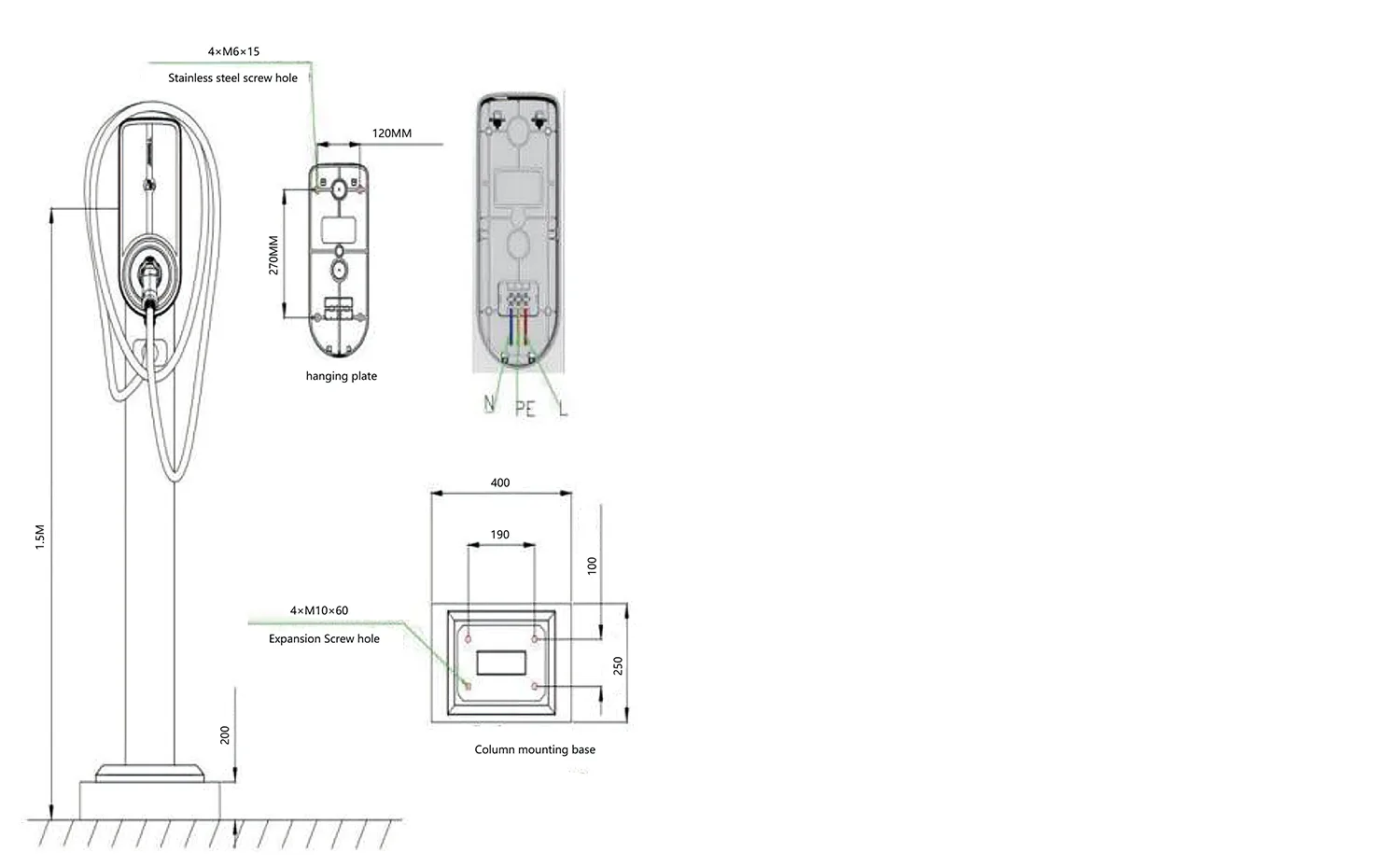

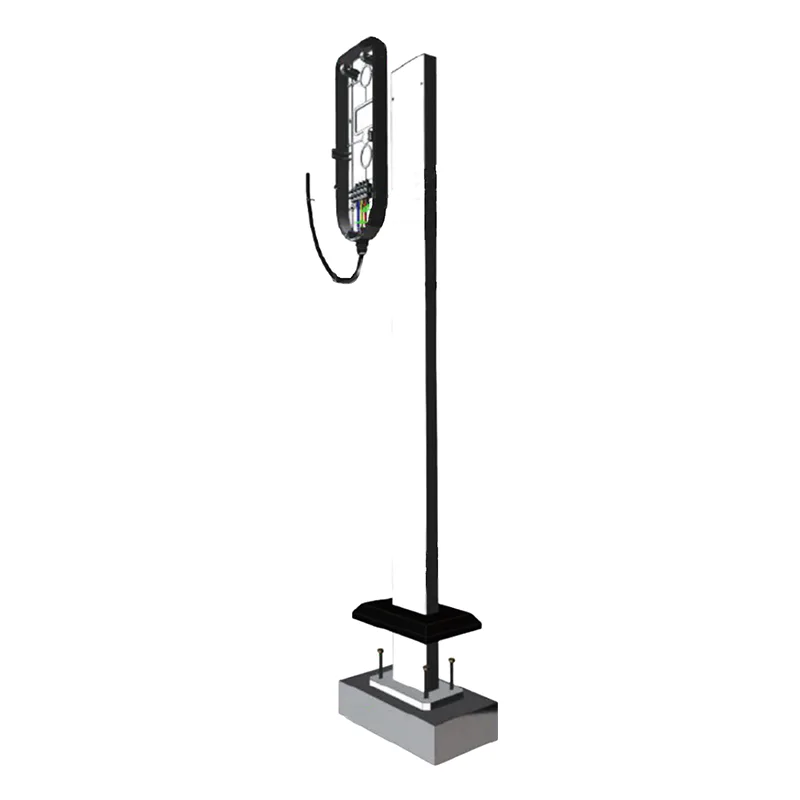

1) A töltőcölöp betonalapjának szilárdsága C25 legyen. A föld alatti rész 400 mm, a föld feletti rész 200 mm. A beton mérete 400*250mm. Az alapozás közepén legyen egy elásott kivezető cső, és 4 db M10*60-as tágulási csavart kell rögzíteni az alapra.

2) Rögzítse a hátsó panelt az oszlophoz M6*15 rozsdamentes acél csavarokkal.

3) A bemeneti vezetéket az alapozásban lévő előre eltemetett csőtől az oszlop belsején keresztül a megfelelő bemeneti aljzathoz kell húzni.

4) Ehhez a készülékhez gyári bemeneti kábel tartozik. Ha meg kell hosszabbítania a bemeneti kábel hosszát, akkor azt a megfelelő kábelcsatlakozási módnak megfelelően kell meghosszabbítani. A bekötés befejezéséhez csatlakoztassa a három kábelt (feszültség alatt álló vezeték, nulla vezeték, földelő vezeték) a sorkapocsba a huzalozási címkéknek megfelelően; (mivel a készülék nagy áramerősségű, a hosszabbító kábelnek biztosítania kell a megbízható csatlakozást).

5) Az áramütés veszélyének elkerülése érdekében a berendezés bemeneti földelővezetékét szilárdan földelni kell.
