Mi az a fedélzeti töltő, és hogyan működik az elektromos járművekben

AnOn-Board Charger (OBC)az elektromos járművek (EV) kritikus eleme, amely a hálózatból származó váltakozó áramot egyenárammá alakítja az akkumulátor biztonságos feltöltése érdekében. Ez a részletes útmutató elmagyarázza, hogy mi az a fedélzeti töltő, hogyan működik, a legfontosabb összetevői, a teljesítmény-besorolások, a töltési szabványok, és hogyan válasszuk ki a megfelelő megoldást az elektromos járművek platformjához. Ez a cikk az iparági gyakorlatokra és műszaki betekintésekre támaszkodva arra is rávilágít, hogy a gyártók mennyire szeretikZhaofengfejlesztik a beépített töltőtechnológiát a nagyobb hatékonyság, biztonság és intelligens töltési integráció érdekében.

Tartalomjegyzék

• 1. Mi az a fedélzeti töltő?
• 2. Miért elengedhetetlenek a fedélzeti töltők az elektromos járművekben?
• 3. Hogyan működik a fedélzeti töltő?
• 4. A fedélzeti töltő fő összetevői
• 5. A fedélzeti töltő teljesítményszintjei és szabványai
• 6. Fedélzeti töltő kontra fedélzeti töltő
• 7. Hatékonyság, biztonság és hőkezelés
• 8. Intelligens töltés és kétirányú OBC-k
• 9. Hogyan válasszuk ki a megfelelő fedélzeti töltőt
• 10. Alkalmazások az elektromos járművek szegmenseiben
• GYIK

1. Mi az a fedélzeti töltő?

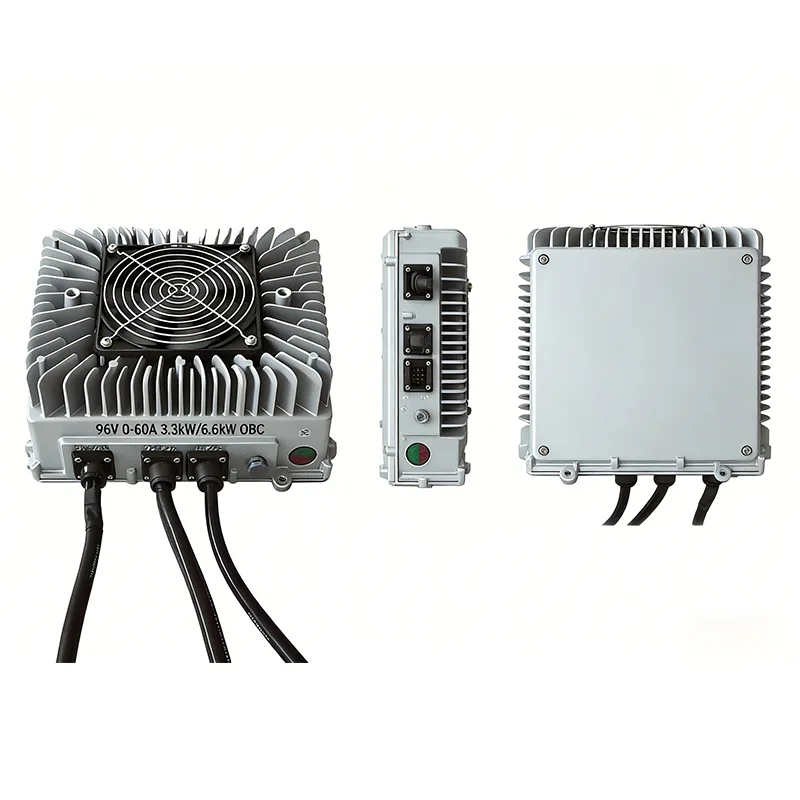

AnFedélzeti töltőegy elektromos járműbe beépített beágyazott teljesítményelektronikai rendszer. Fő funkciója, hogy a külső áramforrásból származó váltakozó áramú (AC) villamos energiát egyenáramú (DC) elektromossággá alakítsa, amely a jármű akkumulátorában tárolható.

A külső gyorstöltőkkel ellentétben a beépített töltő a járművel együtt utazik, lehetővé téve az elektromos járművek tulajdonosai számára, hogy bárhol töltsenek, ahol AC konnektor vagy töltőállomás áll rendelkezésre.

2. Miért elengedhetetlenek a fedélzeti töltők az elektromos járművekben?

• Engedélyezze az otthoni és munkahelyi töltést
• Biztosítsa az akkumulátor biztonságos és ellenőrzött töltését
• Támogatja a globális töltési szabványokat
• Csökkentse az egyenáramú gyorstöltési infrastruktúrától való függőséget

Fedélzeti töltő nélkül az elektromos járművek teljes mértékben a külső egyenáramú töltőkre támaszkodnának, ami korlátozza a kényelmet és növeli az infrastruktúra költségeit.

3. Hogyan működik a fedélzeti töltő?

A beépített töltő működése több szakaszból áll:

1. AC bemenet– Az áramot a hálózatról töltőkábellel veszik fel.
2. EMI szűrés– Elnyomja az elektromágneses interferenciát.
3. Teljesítménytényező korrekció (PFC)– Javítja a hálózat hatékonyságát.
4. AC-DC átalakítás– AC DC-vé alakítja.
5. DC szabályozás– Beállítja a feszültséget/áramot az akkumulátor biztonsága érdekében.

Speciális megoldások, például azok, amelyeket aZhaofeng, integrálja a digitális vezérlést és az intelligens kommunikációt a folyamat optimalizálása érdekében.

4. A fedélzeti töltő fő összetevői

5. A fedélzeti töltő teljesítményszintjei és szabványai

A fedélzeti töltők teljesítménye a járműosztálytól függően eltérő lehet:

• 3,3 kW – Belépő szintű elektromos járművek
• 6,6 kW – Mainstream személygépkocsik
• 11 kW – Prémium és flottajárművek
• 22 kW – Kereskedelmi és teljesítményű elektromos járművek

Megfelelnek olyan szabványoknak, mint például:

• IEC 61851
• SAE J1772
• GB/T

6. Fedélzeti töltő kontra fedélzeti töltő

7. Hatékonyság, biztonság és hőkezelés

A kiváló minőségű beépített töltők 94% feletti hatékonyságot érnek el, csökkentve az energiaveszteséget és a hőtermelést. A biztonsági funkciók közé tartozik:

• Túlfeszültség elleni védelem
• Túláram elleni védelem
• Izoláció figyelése
• Hőmérséklet érzékelők

A Zhaofeng nagy hangsúlyt fektet a termikus tervezésre, hogy hosszú élettartamot biztosítson nehéz körülmények között is.

8. Intelligens töltés és kétirányú OBC-k

A modern beépített töltők támogatása:

• CAN kommunikáció
• Intelligens hálózati integráció
• Vehicle-to-Grid (V2G)
• Jármű-rakomány (V2L)

Ezek a funkciók az elektromos járműveket mobil energiaforrásokká alakítják.

9. Hogyan válasszuk ki a megfelelő fedélzeti töltőt

A beépített töltő kiválasztásakor vegye figyelembe:

• Az akkumulátor feszültsége és kapacitása
• Cél töltési idő
• Regionális hálózati szabványok
• Termikus és térbeli korlátok
• Szállítói megbízhatóság

Tapasztalt gyártókkal való együttműködés, mint plZhaofengbiztosítja a megfelelőséget, a teljesítményt és a méretezhetőséget.

10. Alkalmazások az elektromos járművek szegmenseiben

• Személyszállító elektromos autók
• Elektromos buszok
• Elektromos motorkerékpárok
• Logisztikai és szállító járművek
• Ipari elektromos gépek

GYIK

Mit csinál egy beépített töltő?

A hálózatból származó váltakozó áramot egyenárammá alakítja, amely alkalmas elektromos járművek akkumulátorának töltésére.

Mindig jobb egy nagyobb kW-os beépített töltő?

Nem feltétlenül. Az optimális teljesítmény az akkumulátor méretétől, a hálózat kapacitásától és a költségektől függ.

A beépített töltők támogatják a gyorstöltést?

Támogatják a gyorsabb AC töltést, de nem egyeznek a DC gyorstöltőkkel.

Mennyi ideig bírja a beépített töltő?

Megfelelő tervezéssel és hűtéssel a fedélzeti töltő a jármű teljes élettartamát kibírja.

Következtetés

A fedélzeti töltő az elektromos járművek technológiájának sarokköve, amely egyensúlyban tartja a kényelmet, a biztonságot és a hatékonyságot. Az elektromos járművek elterjedésének felgyorsulásával a cégek innovációi kedvelikZhaofengtovábbra is feszegeti az intelligens, nagy hatékonyságú töltési megoldások határait.

Ha megbízható, nagy teljesítményű beépített töltőmegoldásokat keres, amelyek az elektromos járművek platformjára szabva,lépjen kapcsolatba velünkma, hogy megtudja, hogyan támogathatjuk az Ön villamosítási céljait.
